Electro Hydraulic Servo System

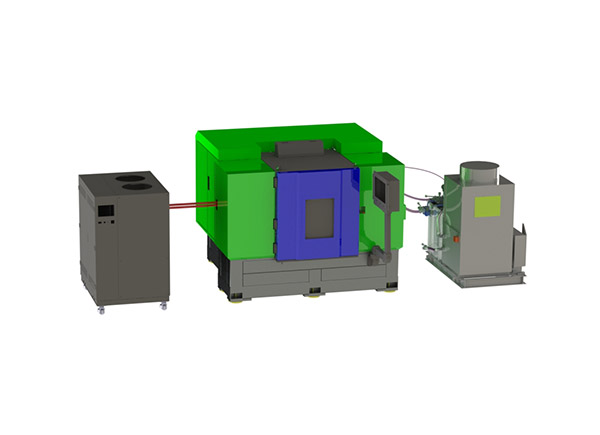

Ball Pin Testbed

Production Introduction

凯瑞装备球销类试验台通过电液伺服各单元部件、环境仓及工装夹具等，进行球销类产品的耐久及性能验证，包括球销总成耐久、球销总成性能、球销防尘罩腐蚀、拉杆总成等试验；可根据实际需要配置环境仓和泥水、盐水喷淋等，以模拟实际工况，测试汽车球销类产品在各种环境下的相应表现。

Download

Function and Usage

球销总成耐久试验球销总成性能试验球销防尘罩腐蚀试验拉杆总成试验

Advantage and Feature

控制空间大
加载扭矩、加载频率、加载轴数、加载力等可在规定范围内自由设定；
相关参数可实现闭环控制，部分参数可根据用户要求进行配置。

精度高
集成元件采用全球知名品牌的进口设备，反应迅速，测试准确且精度高；
可满足多个试件同时试验，试验结果更可靠。

噪音小
可以采用静音油源，试验时噪音低。

操作简单方便
设备采用一体化设计、工装通用化设计，安装简单；
软件界面简洁，操作方便。

市场认可度高
获得多项国家专利；
累计成功交付100余台该设备，具有丰富的项目经验与成功案例。

Technical Parameter

产品名称	技术参数
内球销总成耐久试验台	加载轴数	3轴、4轴、5轴
外球销总成耐久试验台	额定载荷	30KN、50KN
	加载频率	20Hz以内
	摆动角度与频率	35°；±3Hz
	旋转角度与频率	45°；±3Hz
	整机精度	±0.5%FS
	工位数	单工位、双工位、三工位
	可搭配	高低温环境仓-40-150℃、泥水喷淋
球销总成性能试验台	检测范围	力矩测量、刚度侧量
	力矩测量	±50Nm
	刚度测量额定载荷	10KN
	位移测量	10mm
	整机精度	±0.2%FS
球销防尘罩腐蚀试验台	旋转加载及频率	±45°；±3Hz
	摆动加载及频率	±45°；±3Hz
	工位数	3工位、6工位
	可搭配	高低温环境仓-40-150℃、泥水喷淋、盐水喷淋
拉杆总成试验台（商用车）	加载轴数	单轴、2轴、3轴
	摆动角度及频率	35°；±3Hz
	旋转角度及频率	45°；±3Hz
	额定载荷	50KN、100KN
	整机精度	±0.5%FS

Honor

中国汽车工业科技进步奖；重庆市高新技术产品

Project Case

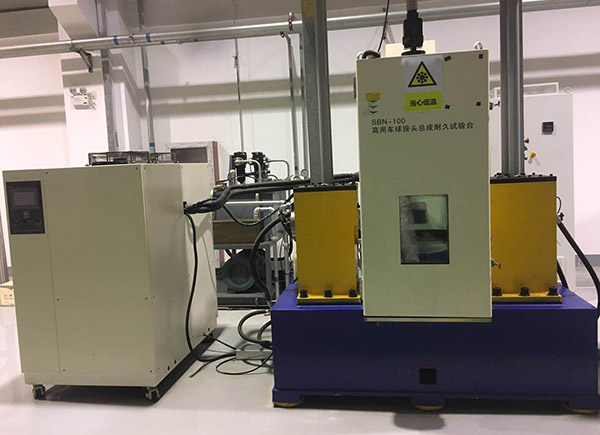

拉杆总成试验机

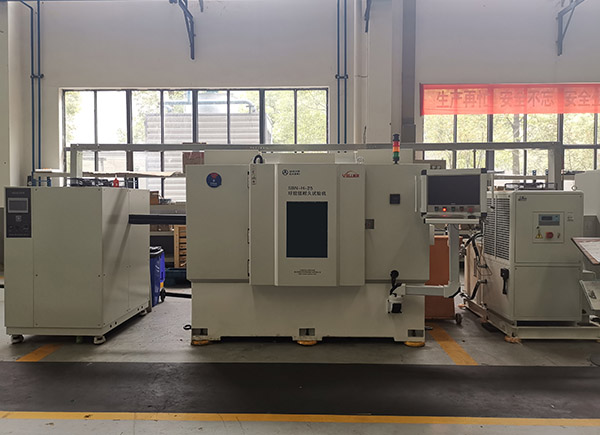

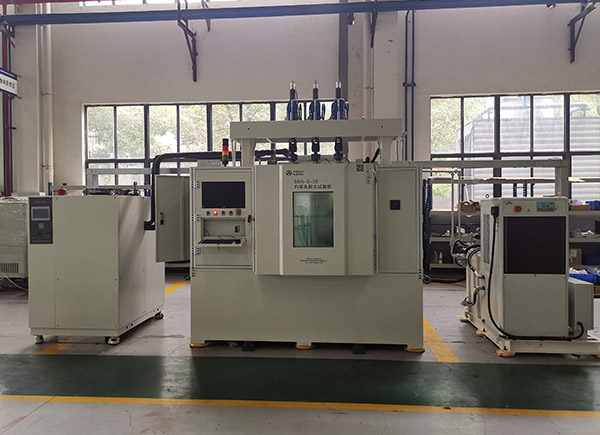

内球销总成耐久试验机

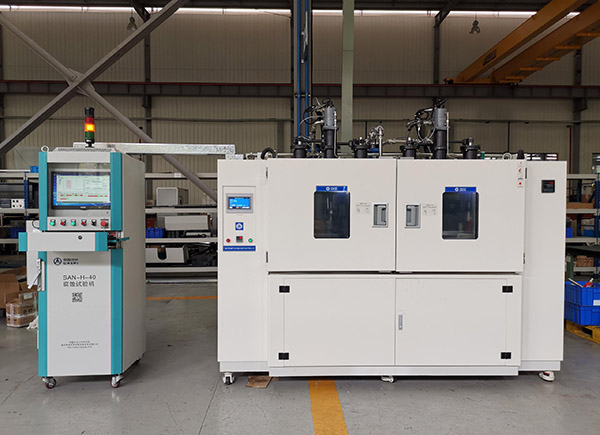

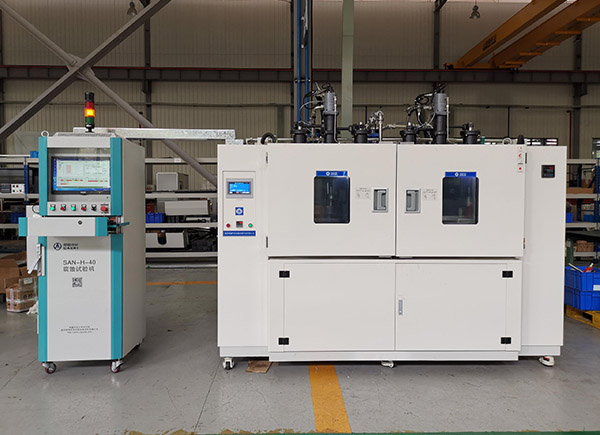

球销防尘罩腐蚀试验机

外球销总成耐久试验机
