Power Test System

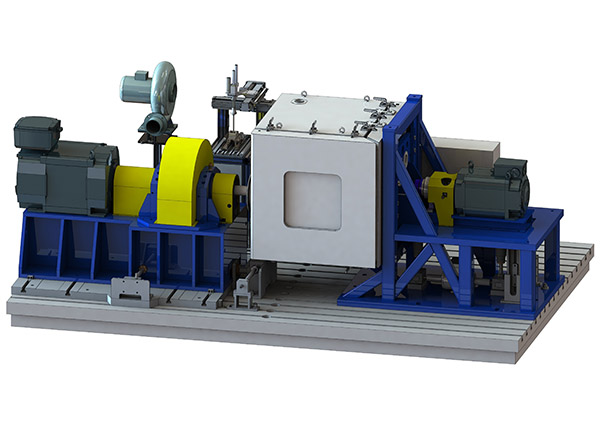

Synchronizer Testbed

Production Introduction

凯瑞装备同步器试验台能够调节变速器的输入转速和输出转速，通过自动换挡执行机构实现换挡，同时可进行倒档同步器试验。

Download

Function and Usage

车辆前驱或后驱变速器与同步器的性能和寿命试验

Advantage and Feature

高速测频
可满足大功率电机、变频器强干扰源环境下，转速、扭矩传感器高速、可靠、精确采集，捕捉到换挡时扭矩冲击。

安全分级与振动报警监测
具备系统级保护和用户可自定义分级保护措施，保护台架和试验安全运行；
台架可接入市场主流振动监测系统或自研振动监测系统，实时显示时域和频域下振动曲线，显示试验过程的振动趋势，触发振动监测阈值后报警停机。

增值服务
用户可选择接入我公司提供的台架信息化管理系统，可实现台架试验状态集中监控、手机端实时远程监控等功能。

Technical Parameter

名称项目	轻型车同步器试验台	重型车同步器试验台
输入扭矩	≤500Nm	≤3500Nm
输出扭矩	≤4000Nm	≤32000Nm
转速	测量精度：+/-1r/min；控制精度：+/-1r/min
扭矩	测量精度：±0.05%FS；控制精度：+/-0.2%Fs
行程	选档行程：≥±200mm（可调）；换档行程≥±150mm（可调）
换档力	大小：≥±500N；换档力测量精度±0.1%

Applicable Standard

QC/T 568.1-2011《汽车机械式变速器总成台架试验方法第1部分：微型》
QC/T 29063.1-2011 《汽车机械式变速器总成技术条件第1部分：微型》

Project Case

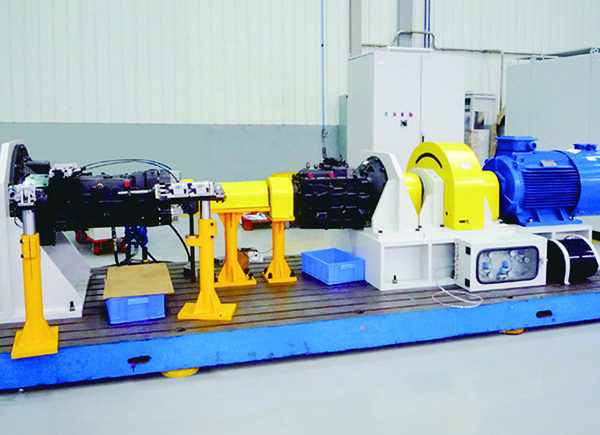

轻型车

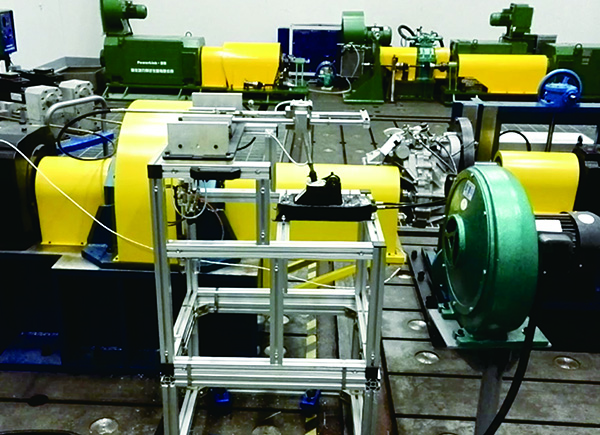

重型车
