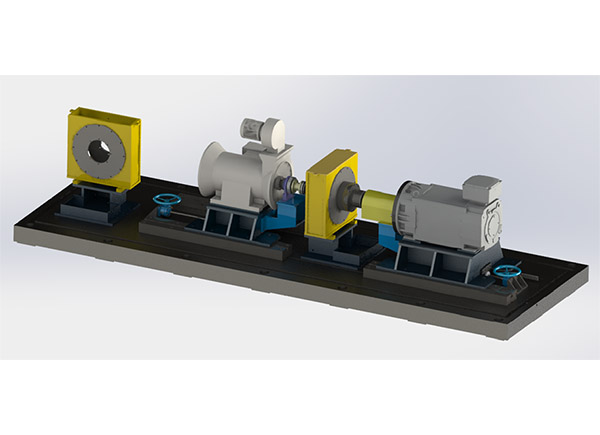

Torque Converter Testbed

Production Introduction

凯瑞装备变矩器测试系统应用于乘用车变矩器产品的疲劳检测和开发研究；能够满足功率200kW以下的变矩器的多种性能及可靠性试验。

Download

Function and Usage

乘用车变矩器产品的疲劳检测和开发研究

Advantage and Feature

电伺服闭环控制
采用伺服闭环系统，同时控制变矩器的压力和流量。

高速测频
可满足大功率电机、变频器强干扰源环境下，转速、扭矩传感器高速、可靠、精确采集。

安全分级与振动报警监测
具备系统级保护和用户可自定义分级保护措施，保护台架和试验安全运行；
台架可接入市场主流振动监测系统或自研振动监测系统，实时显示时域和频域下振动曲线，显示试验过程的振动趋势，触发振动监测阈值后报警停机。

节能环保
全封闭电驱动共直流母线系统，实现能量循环利用，实现节能环保。

增值服务
用户可选择接入我司提供的台架信息化管理系统，可实现台架试验状态集中监控、手机端实时远程监控等功能。

Technical Parameter

项目	指标
电源要求	三相380V±10%；单相220V±10%；50HZ
环境要求	环境温度5℃~45℃；环境湿度10~95%
驱动	驱动功率≤250KW；驱动转速0～7000 r/min
转速	测量精度：±1r/min；控制精度：±2r/min
扭矩	输入扭矩≤550Nm；测量精度：±0.05%FS；控制精度：+/- 0.2%FS

Applicable Standard

GB/T7680-2005 《液力变矩器性能试验方法》
JB/T9720-2001 《工程机械变速器性能试验方法》
JB/T9711-2001 《单级向心涡轮液力变矩器通用技术条件》
JB/T 10135-1999 《工程机械液力传动装置技术条件》

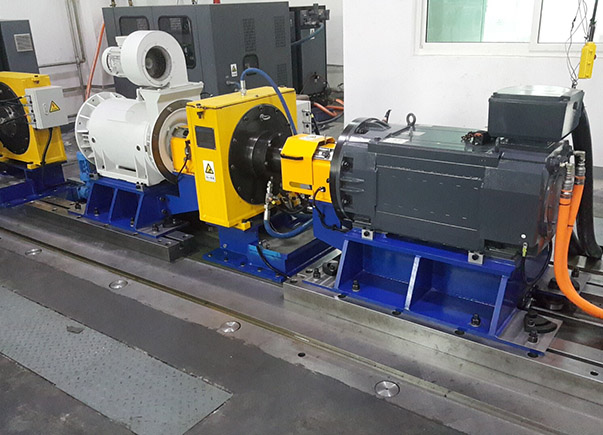

Project Case

变矩器测试系统产品应用
