用于汽车行驶时的不同角度的变速箱内部油液润滑情况、温升曲线、油位高低、高低温性能等试验；
更换不同的固定支架及连接件，可满足大部分汽车AMT、AT、CVT、DCT等变速箱的油流试验。


角度可调

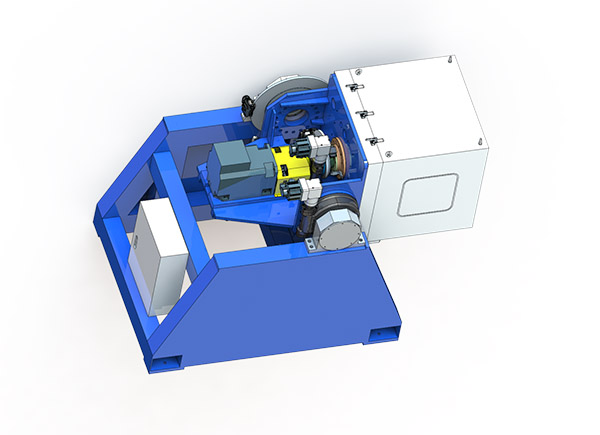

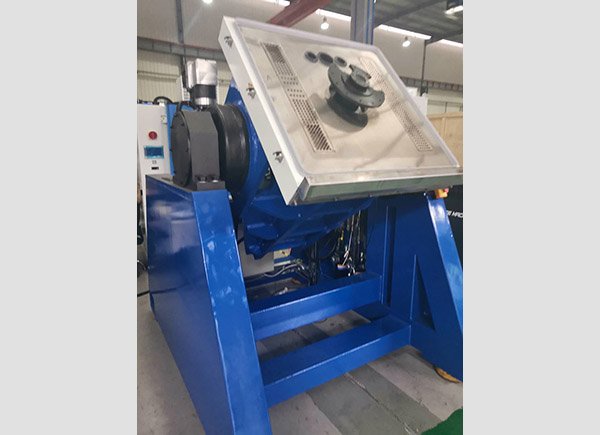

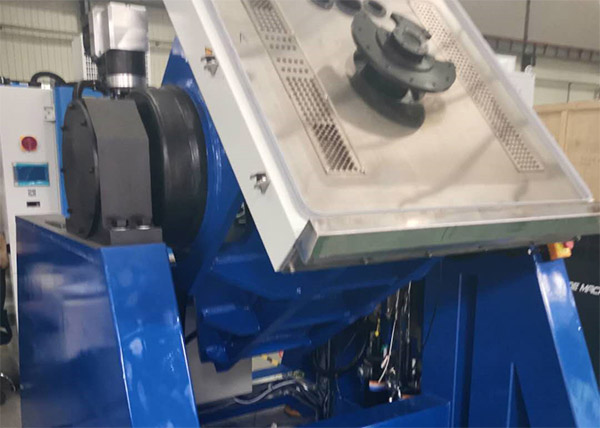

台架能够实现前、后、左、右四个方向上的倾斜翻转，最大旋转角度为45度，调整速率可调，可达9°/s；
变速器姿态角度范围覆盖广，达到前后俯仰-45°~45°，左右-45°~45°。

工况模拟与环境模拟
用户可编辑工况，台架控制模拟变速器在道路上的姿态。

安全分级与振动报警监测
具备系统级保护和用户可自定义分级保护措施，保护台架和试验安全运行；
台架可接入市场主流振动监测系统或自研振动监测系统，实时显示时域和频域下振动曲线，显示试验过程的振动趋势，触发振动监测阈值后报警停机。

人机交互功能完善
采用伺服电机作为驱动单元，实现整车行驶过程中变速器姿态模拟；
可按照程序设定电机转速，加速度、上下坡度、侧倾角度，方向、速度同时自动控制；
台架具备翻转锁止功能，台架翻转到达设定角度时可自动锁死，锁止机构可通过手动和软件自动控制。

覆盖面广
可实现大多数汽车变速箱的润滑、高低温、拖曳扭矩试验。


项目	指标
产品尺寸	约6200mm（长）*3500㎜（宽）*1200㎜（高）
驱动参数	驱动电机功率	额定扭矩	转速范围
	37kw	118Nm	0~6000rpm（常规版）、0~15000rpm（升级版）
测试范围及精度	上下坡与左右倾角	电机转速控制精度	扭矩测试范围
	±45°（升级版可做到±60°）	≤±1r/min	0～200 Nm
	转角测量精度	电机转速测量精度	扭矩控制精度
	±0.5°	≤±1r/min	≤±0.3F.S

GB/T6414-2017《铸件尺寸公差与机械加工余量》
GB/T22095-2008《铸铁平板》
GB12348-1990 《工业企业厂界噪声标准中Ⅲ类标准》
QC/T29063 《汽车机械式变速器总成技术条件》
QC/T568 《汽车机械式变速器台架试验方法》
QC/T 1022-2015 《纯电动乘用车用减速器总成技术条件》
QC/T 568.1-2011 《汽车机械式变速器总成台架试验方法第1部分微型》
QC/T 568.1-2011 《汽车机械式变速器总成台架试验方法第2部分轻型》
